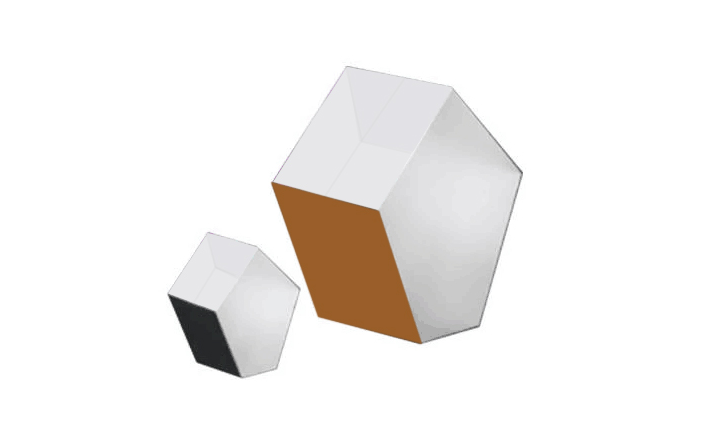

五角棱镜光束转向角为 90°,所成的象既无旋转也无镜面反射。棱镜以反射面交棱为轴旋转时,对于所有入射光线光束转向角均为 90°。棱镜的运动也改变不了棱镜的这个性质。武汉镭星生产的五角棱镜是水准仪、测距仪等测试仪器的关键部件,也可作为对准器的旋转反射镜,同时也是必不可少的光学工具。
材料 | H-K9L |
尺寸公差 | ±0.2mm |
90°综合角 | <30秒 |
面型 | λ/4@632.8nm |
表面质量 | 60/40 scratch and dig |
镀膜 | 保护铝膜+单层MgF2增透膜 |
通光孔径 | >90% |
倒角 | 保护性 |
型号 | 材料 | A (mm) | h (mm) | 90°综合角 | 镀膜 |
PTP0706 | BK7 | 7 | 6 | 30 arc sec | 保护铝膜+单层MgF2增透膜 |
PTP1010 | BK7 | 10 | 10 | 30 arc sec | 保护铝膜+单层MgF2增透膜 |
PTP2020 | BK7 | 20 | 20 | 30 arc sec | 保护铝膜+单层MgF2增透膜 |
PTP2525 | BK7 | 25.4 | 25.4 | 30 arc sec | 保护铝膜+单层MgF2增透膜 |
