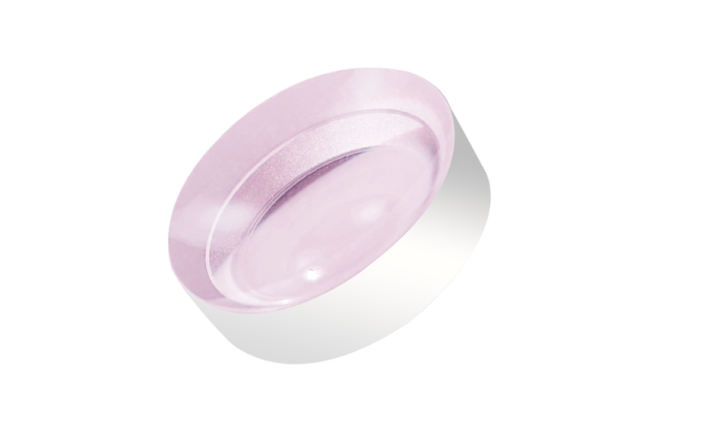

双凹透镜是由两个相同或不同的凹球面加工而成。它们形成负焦距。双凹透镜在系统中经常用于光线扩束或增加焦距长度，并且也可用于激光扩束、光读数器、观察器和投影系统。双凹透镜的焦距是负的，是发散会聚光束的最佳选择。类似于平凹透镜，双凹透镜可将一束平行光束发散到虚焦点，由于H-ZF13的阿贝数（25.76）小于H-K9L的阿贝数（64.17），因此由H-ZF13制成的透镜比H-K9L透镜展示出更大的色散。镭星光电生产的这些透镜基片，可根据客户需要定制各种膜系，如您有镀膜需要，请联系镭星光电专业销售团队。
| 材料 | H-K9L、紫外熔石英、H-ZF13、CaF2,蓝宝石.etc. |
| 尺寸公差 | ±0.2(标准精度). ±0.05(高精度) |
| 厚度公差 | ±0.2mm |
| 设计波长 | 546.1nm |
| 表面质量 | 60/40（标准精度), 10/5(高精度) |
| 面型 | λ/4@633nm（标准精度), λ/10@633nm(高精度) |
| 偏心 | <3分 |
| 焦距公差 | ±2% |
| 通光孔径 | >90% |
| 倒角 | 保护性<0.5mmx45° |
| 镀膜 | 无, AR,PR, HR, etc. |
| 型号 | 材料 | 直径(mm) | 焦距(mm) | R1=R2(mm) | 中心厚度(mm) | 边缘厚度(mm) | 后焦距(mm) |
| DCVD12.7F-50 | N-BK7 | 12.7 | -50 | -52.1 | 3.5 | 4.3 | -51 |
| DCVD25.4F-35 | N-BK7 | 25.4 | -35 | -36.62 | 2 | 6.5 | -35.7 |
| DCVD25.4F-50 | N-BK7 | 25.4 | -50 | -52.17 | 2 | 5.1 | -50.7 |
| DCVD25.4F-75 | N-BK7 | 25.4 | -75 | -78.09 | 2 | 4.1 | -75.7 |
| DCVD25.4F-100 | N-BK7 | 25.4 | -100 | -104 | 2 | 3.6 | -100.7 |
| DCVD25.4F-125 | N-BK7 | 25.4 | -125 | -129.92 | 2 | 3.2 | -125.7 |
| DCVD25.4F-150 | N-BK7 | 25.4 | -150 | -155.83 | 2 | 3 | -150.7 |
| DCVD25.4F-200 | N-BK7 | 25.4 | -200 | -207.66 | 2 | 2.8 | -200.7 |
| DCVD25.4F-250 | N-BK7 | 25.4 | -250 | -259.49 | 2 | 2.6 | -250.7 |
| DCVD25.4F-300 | N-BK7 | 25.4 | -300 | -311.32 | 2 | 2.5 | -300.7 |
| DCVD25.4F-500 | N-BK7 | 25.4 | -500 | -518.64 | 2 | 2.3 | -500.7 |
| DCVD25.4F-1000 | N-BK7 | 25.4 | -1000 | -1036.94 | 2 | 2.2 | -1000.07 |
| DCVD25.4F-35-FS | UVFS | 25.4 | -35 | -32.52 | 2 | 7.2 | -35.7 |
| DCVD25.4F-50-FS | UVFS | 25.4 | -50 | -46.32 | 2 | 5.6 | -50.7 |
| DCVD25.4F-75-FS | UVFS | 25.4 | -75 | -69.33 | 2 | 4.3 | -75.7 |
| DCVD25.4F-100-FS | UVFS | 25.4 | -100 | -92.33 | 2 | 3.8 | -100.7 |
| DCVD25.4F-125-FS | UVFS | 25.4 | -125 | -115.4 | 2 | 3.4 | -125.7 |
| DCVD25.4F-150-FS | UVFS | 25.4 | -150 | -138.34 | 2 | 3.2 | -150.7 |
| DCVD25.4F-200-FS | UVFS | 25.4 | -200 | -184.35 | 2 | 2.9 | -200.7 |
| DCVD25.4F-250-FS | UVFS | 25.4 | -250 | -230.36 | 2 | 2.7 | -250.7 |
| DCVD25.4F-300-FS | UVFS | 25.4 | -300 | -276.36 | 2 | 2.6 | -300.7 |
| DCVD25.4F-500-FS | UVFS | 25.4 | -500 | -460.4 | 2 | 2.4 | -500.7 |
| DCVD25.4F-1000-FS | UVFS | 25.4 | -1000 | -920.48 | 2 | 2.2 | -1000.7 |
